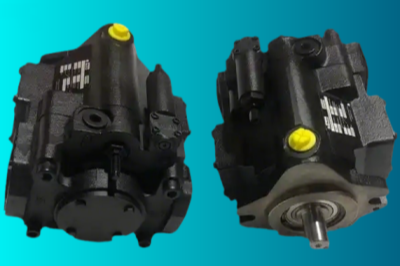

DENISON伺服液壓系統柱塞泵原廠再制造技術規范

DENISON伺服液壓系統柱塞泵原廠再制造技術規范是基于品牌百年液壓技術積淀與全球行業標準制定的全流程技術準則，覆蓋再制造全環節，核心目標是確保再制造泵性能、可靠性與使用壽命達到或接近原廠新品水平。以下為關鍵技術規范分類詳解，所有要求均參考DENISON官方服務手冊及SAE、ISO相關行業標準。

一、核心裝配精度規范

裝配精度是保障柱塞泵傳動效率與控制精度的基礎，所有裝配操作需在潔凈度Class 8的裝配環境中完成，關鍵精度要求如下：

- 軸系對齊精度：剛性連接的軸系部件需保證同軸度公差≤0.15mm TIR（總指示跳動），避免運行中產生額外振動與磨損；

- 花鍵傳動精度：花鍵軸與花鍵套的角度偏差需控制在±0.002”/英寸半徑以內，且花鍵套需符合SAE J498B（1971）1級平根側面配合標準，確保動力傳遞順暢無卡滯；

- 鍵槽與連接精度：鍵槽倒角尺寸統一為0.76-1.02mm（45°），高強度熱處理鍵與鍵槽的配合間隙需控制在0.01-0.03mm之間，螺栓緊固力矩需嚴格遵循原廠參數表，避免過緊或過松導致的部件變形；

- 斜盤與滑靴配合精度：凸輪式斜盤的擺動回轉中心與缸體大軸承中心同軸度≤0.02mm，伺服滑靴與斜盤貼合面的接觸面積≥90%，確保靜壓平衡效果，降低摩擦損耗；

- 配流盤與缸體配合精度：配流盤與缸體端面的平面度誤差≤0.005mm/100mm，貼合間隙≤0.01mm，保障高壓工況下的密封性能，減少內泄漏。



二、材質與熱處理規范

再制造過程中所用零部件（含修復件、替換件）的材質與熱處理工藝需嚴格匹配原廠標準，核心要求如下：

- 軸類與傳動部件：傳動軸、花鍵軸等核心傳動部件需采用高強度合金鋼材，經高溫熱處理后硬度控制在29-45 HRC之間，確保足夠的抗疲勞強度與耐磨性；

- 柱塞與滑靴：柱塞采用不銹鋼材質并進行表面鍍鉻或等離子噴涂處理，表面硬度≥60 HRC，粗糙度Ra≤0.2μm；滑靴采用銅基合金材質，內嵌耐磨襯層，保障與斜盤的低摩擦配合；

- 密封部件：密封件均采用原廠指定的耐高壓、耐油溫氟橡膠或聚氨酯材質，適用油溫范圍-20℃至120℃，在額定壓力350bar工況下無永久變形；

- 泵體與殼體：泵體殼體采用鑄鐵或鋁合金材質（依型號而定），鑄件內部無氣孔、砂眼等缺陷，經時效處理消除內應力，避免工況溫度變化時產生變形。



三、流體與潤滑規范

液壓油的選型、清潔度及潤滑要求直接影響再制造泵的性能與壽命，需嚴格遵循以下規范：

- 液壓油選型：優先選用符合DENISON HF-1或HF-0標準的抗磨液壓油，不同工況下的粘度要求為：冷啟動時油液黏度不超過7500 SUS（1600 cSt），正常工作溫度下黏度保持在150-450 SUS（32-96 cSt）之間；

- 油液清潔度：液壓油清潔度需達到ISO 4406 16/14/11級以上，避免雜質進入泵體內部造成部件磨損；

- 潤滑要求：花鍵連接部位需涂抹鋰鉬二硫化物潤滑脂或同類專用潤滑劑，裝配前所有運動部件表面需均勻涂抹薄層液壓油，確保啟動初期的潤滑保護；

- 入口壓力要求：泵體最小入口壓力不低于0.8bar絕對壓力，進出口壓力差建議≥1.5bar（22psi），保障足夠的吸油能力，避免氣蝕現象發生。



四、性能測試與驗收規范

再制造泵需通過原廠標準的全工況性能測試，測試合格后方可出廠，核心測試項目與標準如下：

- 壓力性能測試：額定工作壓力下（常規型號350bar）連續運行30分鐘，壓力波動≤±5bar；壓力補償變量響應時間需符合型號要求：規格6、7、8為≤0.05s，規格11、14為≤0.07s，規格24、30為≤0.10s，壓力超調量不大于10%；

- 流量性能測試：在額定轉速下，流量輸出精度誤差≤±3%，容積效率≥94%；變量調節過程中流量變化平穩，無突變現象；

- 泄漏與密封測試：機械密封部位泄漏量控制為輕質油≤10滴/min、重質油≤5滴/min；殼體密封面、管路接口無可見泄漏，有毒有害介質工況下不允許任何泄漏；

- 伺服響應測試：伺服控制信號與流量/壓力輸出的同步響應精度≤0.01s，全排量范圍內的控制偏差≤±2%；

- 可靠性與噪聲測試：額定工況下連續運行24小時，各部件溫度穩定（外殼溫度≤90℃），振動速度有效值≤2.8mm/s，噪聲水平≤75dB(A)；運行過程中無異常異響、卡滯等現象；

- 驗收要求：所有測試數據需形成完整報告，包含壓力、流量、溫度、噪聲等關鍵參數曲線，測試報告需經專業工程師簽字確認，方可完成驗收。



五、拆解與修復規范

拆解與修復是再制造的基礎環節，需遵循“無損拆解、精準修復”原則，核心規范如下：

- 拆解規范：需使用原廠專用工具進行逐級拆解，嚴禁暴力拆解；拆解過程中需對各部件進行編號標記，記錄原始裝配位置，避免重裝時錯位；

- 清洗規范：采用“粗洗-精洗-吹干”三級清洗流程，粗洗去除表面油污雜質，精洗采用超聲波清洗（頻率40kHz，時間15-20分鐘），清洗后部件表面無殘留雜質、水分，潔凈度符合裝配要求；

- 修復限度：磨損部件的修復需控制在允許范圍內，如柱塞磨損量≤0.1mm時可進行表面噴涂修復，超過0.1mm則需直接更換；配流盤磨損深度≤0.02mm時可研磨修復，否則更換；

- 控制模塊修復：伺服控制模塊需進行全功能檢測，傳感器精度誤差超過±1%時需校準或更換，電子元件需進行老化測試，確保在-20℃至60℃環境下穩定工作。



六、安全與操作規范

再制造全流程需遵循嚴格的安全操作規范，保障人員安全與產品質量：

- 人員資質：所有操作需由經過DENISON原廠認證的專業人員完成，操作人員需熟悉相關安全法規與設備操作流程；

- 帶壓操作禁忌：嚴禁在泵體帶壓或驅動電機運行狀態下進行拆解、裝配或維修操作，避免高壓油噴射造成安全事故；

- 環境與環保要求：操作環境需符合安全、電氣、環保等相關法規，廢舊液壓油、報廢零部件需分類回收處理，避免環境污染；

- 標識規范：再制造完成后需粘貼專屬標識，包含產品型號、序列號、再制造日期、質保信息等內容，確保產品可追溯。

重要提示：上述技術規范為DENISON伺服液壓系統柱塞泵原廠再制造的通用標準，具體型號（如金杯系列P24、P30等）可能存在專項要求，需嚴格參照對應型號的原廠服務手冊執行；非授權機構擅自更改規范或使用非原廠配件，將導致產品性能不達標，同時喪失原廠質保權益。
